一 双合金螺杆机筒的特点与优势

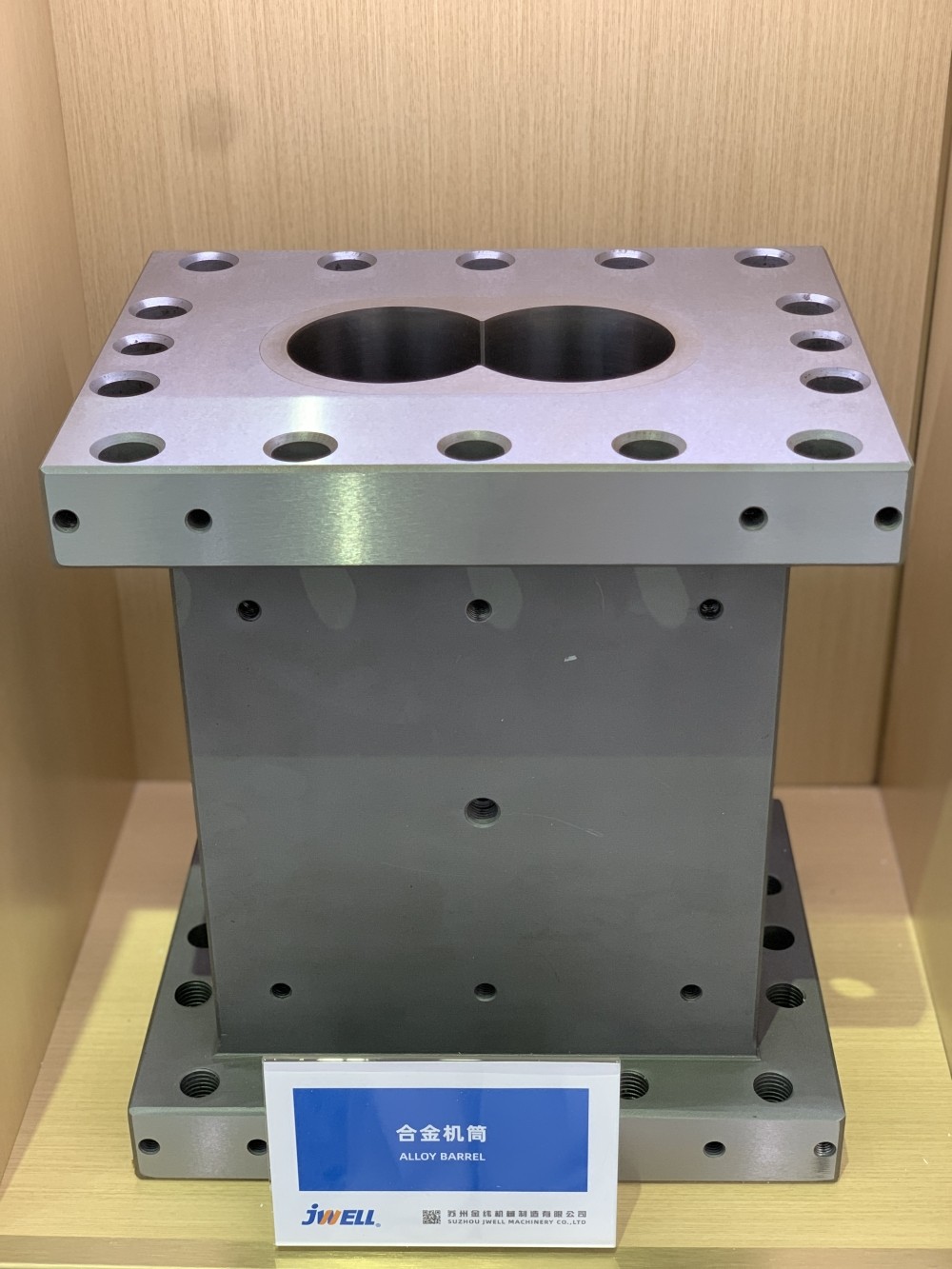

双合金螺杆机筒是传统氮化钢机型的全面升级，专为玻纤、磁粉、电木等高磨损及尼龙、PVC等腐蚀性材料而生。安徽杰威尔采用双金属离心浇铸工艺，基材选用SACM645等优质合金钢，内衬碳化钨合金层，含钨量从10%大幅提升至30%-50%，硬度与耐磨性成倍增长，加工长度扩展至4000mm，减少拼接风险。内径覆盖Φ12-Φ300mm，有效长度达12000mm，氮化硬度HV960以上，直线度0.015mm/m，还可选配镀铬层进一步降摩。

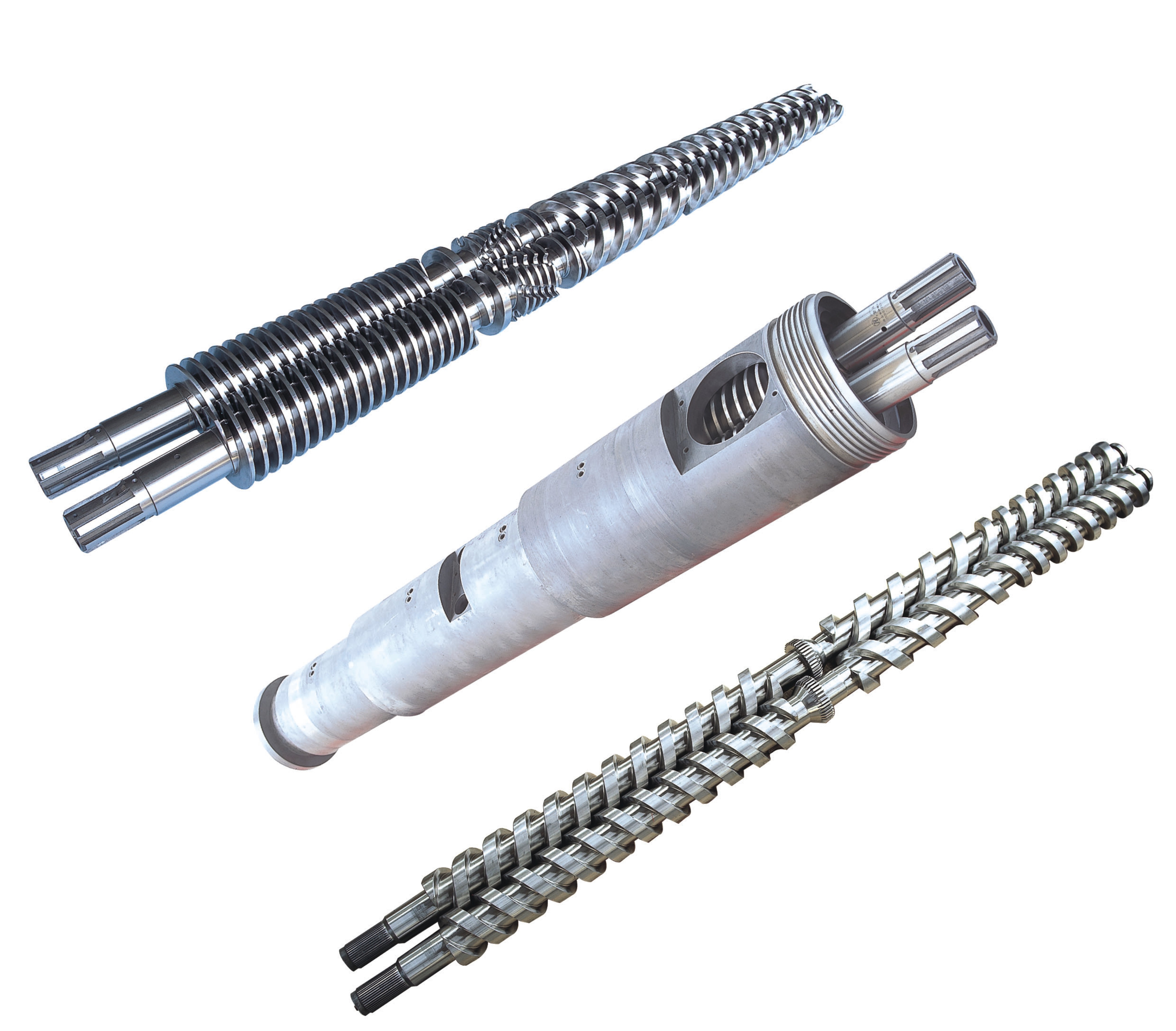

螺杆表面摒弃传统PTA喷焊，采用HP/HVOF超音速火焰喷涂技术，提供WPT1耐腐蚀型、WPT2耐磨耐高温型、WPT3综合型三种专用合金，分别适配PVC/尼龙等腐蚀工况、玻纤/磁粉等高磨损工况及复杂复合工况。安徽杰威尔整体合金披覆配合机筒强化设计，使螺杆机筒在长期高速运转下精准配合，使用寿命大幅延长，综合运营成本显著降低。

二 多种腐蚀/磨损材料的挤出加工难点

尼龙（PA）力学性能优异，但高温熔融时易分解释放甲酸等酸性气体，对普通钢制螺杆机筒产生强烈化学腐蚀，加上其强吸湿性，水分控制不当还会引发气泡和降解。玻纤增强材料（PA+GF）中玻纤含量通常达20%-50%，硬度极高，在螺杆旋转推进中如同"微型砂轮"，对螺棱和机筒内壁造成剧烈磨粒磨损，普通氮化钢螺杆数百小时内即出现螺棱变尖、间隙增大，导致塑化不良、产量下降。

磁粉复合材料硬度高且带磁性，不仅磨粒磨损严重，颗粒聚集还易导致局部过热和物料碳化，对金属表面刮擦远强于玻纤。电木（酚醛树脂）为热固性塑料，成型温度高，固化产生的氨、甲醛等气体具有腐蚀性，填充粉料又加剧磨损，一旦在螺杆机筒内提前固化，清理极其困难。这些材料的总体加工难点：高磨损、强腐蚀、高温，以及磨损与腐蚀的协同破坏，普通螺杆机筒很难同时兼顾。

三 双合金螺杆机筒的针对性应用优势

针对尼龙加工中酸性气体腐蚀这一核心难题，安徽杰威尔的耐腐蚀合金。该合金含高比例镍、铬等抗腐蚀元素，通过HVOF技术形成致密无孔隙涂层，有效抵抗尼龙分解产物的化学侵蚀。机筒内衬30%-50%碳化钨双合金层同样具备优异抗酸碱能力。实测加工PA66时，WPT1涂层螺杆寿命比氮化钢延长3倍以上，表面无点蚀。

面对玻纤、磁粉等高磨损材料，普通螺杆往往撑不过2000小时。我们采用高碳化钨含量机筒配合WPT2耐磨耐高温合金：机筒内衬碳化钨含量提升至30%-50%，有效抵抗玻纤和磁粉的切削；WPT2合金硬度达HV1200以上，通过HVOF技术全螺杆均匀覆盖，无PTA喷焊的局部薄弱点。加工PA66+50%玻纤时，磨损率仅为氮化钢的1/5，机筒内径磨损量降低70%；加工磁粉时，WPT2可承受400℃以上瞬时高温，防止粘附烧结。

电木同时面临高温、腐蚀、填充料磨损三重挑战，WPT3全能型合金集成了WPT1的耐腐蚀相与WPT2的耐磨耐高温相，形成独特共晶结构。其低摩擦系数和高导热性有效减少剪切热，卓越耐腐蚀层可抵御氨气侵蚀。采用WPT3后，电木注塑企业螺杆清洁周期从每周一次延长至每月一次，整机无大修时间突破10000小时。此外，机筒有效长度可达12000mm，直线度0.015mm/m，内孔可选镀铬，大幅减少偏磨，整体寿命显著提升。

总结：针对玻纤、磁粉、电木及尼龙等材料加工难度：高磨损、强腐蚀、高温，以及磨损与腐蚀的协同破坏，安徽杰威尔的双合金螺杆机筒专为高磨损高腐蚀工况设计。机筒采用双金属离心浇铸，碳化钨含量提升至30%-50%；材料采用三种专用合金，应对腐蚀、磨损及复合工况，使用寿命更长。
